柔性電路板特性，電子設備的“變形金剛”

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：136發布日期：2025-03-19 08:49【大中小】

當電子設備越來越“卷”—折疊屏要能屈能伸，智能手表得輕薄無感，汽車電路需扛住十萬次顛簸—剛性PCB卻在這些極限挑戰中敗下陣來。

FPC柔性線路板，這個能彎折、耐折騰、還能塞進頭發絲粗細空間的“電路界軟猬甲”，究竟藏著哪些黑科技？

1、彎折自由——360度“柔軟身段”

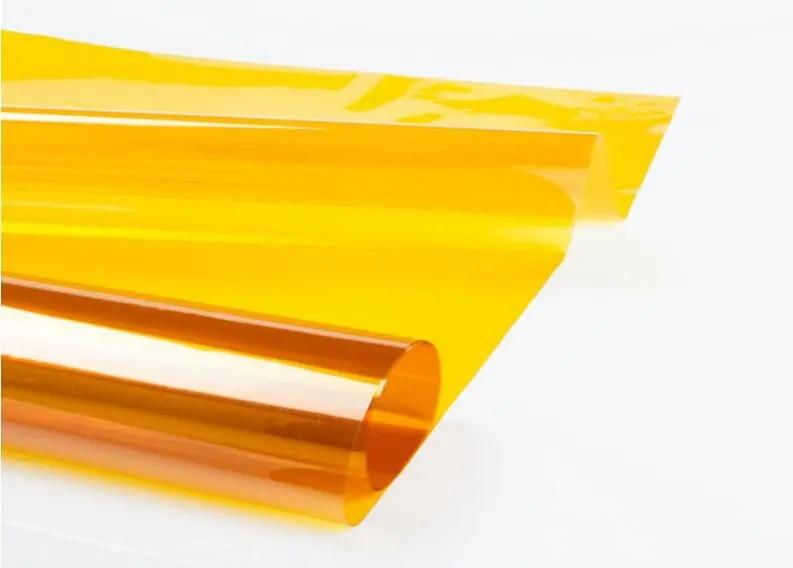

特點：采用聚酰亞胺（PI）等柔性材料，可彎曲、折疊、卷繞，彎曲壽命高達 10萬次以上（普通PCB一折就斷）。

用途：折疊手機鉸鏈電路、智能手表內部布線，告別硬板“脆皮”問題。

2、輕薄如紙——空間壓縮“魔術師”

特點：厚度僅 0.1-0.3mm（硬板PCB通常1.6mm），重量減輕 70%，輕松塞入狹小空間。

用途：手機攝像頭模組、無人機飛控電路，拯救“寸土寸金”的設計。

3、耐高低溫——冰火考驗“穩如狗”

特點：工作溫度范圍 -50℃~150℃，高溫不翹曲，低溫不開裂（普通PCB低溫易脆化）。

用途：汽車發動機傳感器、極地科考設備，極端環境不掉鏈子。

4、抗振抗摔——暴力測試“扛把子”

特點：柔性結構吸收沖擊，振動場景下焊點脫落率比硬板低 80%。

用途：車載中控屏、工業機器人關節電路，顛簸震動照樣穩。

5、三維布線——立體空間“任意門”

特點：支持多層堆疊和立體安裝，布線密度比硬板高 3-5倍，突破平面限制。

用途：醫療內窺鏡、VR頭盔，復雜結構也能“見縫插針”。

6、高頻低損——信號傳輸“高速路”

特點：介電損耗低（0.002-0.004），阻抗控制精準，適合 10GHz+ 高頻信號。

用途：5G手機天線、衛星通信模塊，信號延遲？不存在的！

柔性電路板就像電子世界的“瑜伽大師”——能屈能伸、輕薄強韌，專為智能穿戴、精密醫療、未來汽車等高端場景而生?。谠E請記住：硬板不夠軟，F(xiàn)PC來補；彎折高頻處，選它不踩坑?。?/p>

軟板廠講FPC，作為柔性電路板（Flexible Printed Circuit）的制造專家，我們深知FPC在現代電子設備中的重要性。FPC以其輕薄、可彎曲和高集成度的特性，廣泛應用于智能手機、可穿戴設備、汽車電子等領域。通過精密的設計和制造工藝，我們確保每一塊FPC都具備優異的電氣性能和可靠性，為客戶提供高質量的解決方案。未來，我們將繼續創新，推動FPC技術向更高性能、更環保的方向發展。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
