手機無線充軟板廠講無線充電技術,到底怎么個無線法?
手機無線充軟板廠問無線充電技術是什么?
無線充電是不透過連接器或金屬接點作為媒介,來進行電力傳輸?shù)募夹g(shù)。也被稱作為感應充電、非接觸式充電等。作為非常具備前景性的技術之一,無線充電已在手機、相機、醫療器械和筆記本電腦等多個領域得到成功應用。
隨著電動汽車的快速發展,動力電池進行無線充電已是時代的需求。
那么問題來了,汽車無線充電的原理是怎么回事呢?目前又有什么技術障礙呢?
無線充電的原理是什么?
無線充電的基本原理,是將交流電轉換成變化的磁場,通過空氣的傳輸后,再轉換成電流輸出給設備充電,簡單的講仍是磁生電、電生磁的過程。

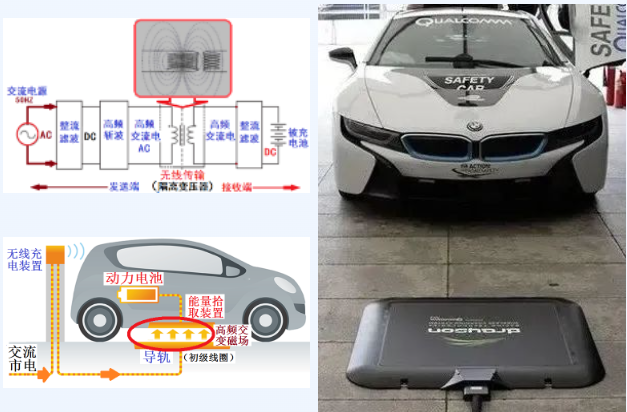

(左上圖一:無線充電的基本原理圖)工作時輸入交流市電,經全波整流和濾波后成DC直流電,通過2兆有源晶振的高頻斬波,轉為高頻交流電,供給初級線圈產生高頻交變的磁場,次級線圈受到磁場感應而耦合能量,產生高頻交流電流,再經整流和濾波為直流電后,給動力電池充電。
圖中的能量以磁場形式進行無線傳輸,相當于一個隔離變壓器實現了無線充電,形成電源發送端和能量接收端。
而斬波成高頻電的原因能較大減少能量傳播損耗,提升能量傳輸效率,變壓器同時還有電氣安全隔離的作用。
(左下圖二:動力電池?zé)o線充電技術的示意圖)實際使用的動力電池?zé)o線充電技術,請參見圖二。把供電端高頻交變磁場的GA初級線圈,以導軌形式埋在地下,車輛通過能量拾取裝置即次級線圈VA來接收電能,靜態或行駛態給車載動力電池充電。
柔性線路板廠講從圖二中的紅色圓圈可見,電磁場能量轉換是無線充電的核心技術,當前主要有四種能量轉換的方式:
01 電磁感應式
電磁感應式是現代無線充電中應用比較廣泛的技術,將充電電源端作為發射端,有GA初級線圈,充電車輛接收端設置VA次級線圈,通過電磁感應原理,次級線圈感生電流就構建無線電能傳輸系統。
但這種技術仍然存在一定的缺點,主要是能量四面發散傳輸效率很低,傳輸距離很短只有10厘米的極小范圍。
02 磁場共振式
磁場共振式是采用兩個規格完全匹配的初級、次級線圈進行耦合,利用諧振原理獲得最大的傳輸效率。這種傳輸方式的距離可達數米,效率可達40%~60%!初步具備了商業運行的條件。

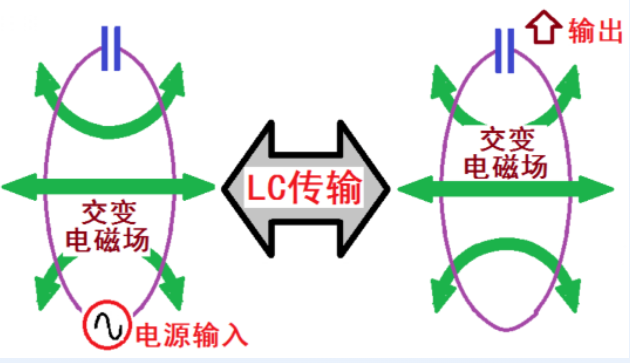

(圖三)磁場共振式能量傳輸示意圖
(圖四)傳輸磁場能量的諧振線圈
03 無線電波式
無線電波式屬于應用最早的技術,利用微波來發射和接收能量,傳輸效率較低,具體的實用場景受限。
04 微波諧振式
微波諧振式是利用微波來傳遞能量,如家用微波爐即用到熱效應。將微波能量轉回為電信號,車輛接受到能量波后,再經過共振和整流電路,還原為給動力電池充電的直流電,實現無線充電的功能。微波傳輸?shù)娜秉c(diǎn)是能量散發散亂,實用效率較低。
無線充電技術面臨的困境?
FPC廠了解到,發展電動車無線充電,涉及的先進技術領域甚多,相應的,遇到的瓶頸也會增多。如磁性材料、系統集成控制、模組及傳輸線圈設計及制造等,尤其是涉及技術含量極高的IC芯片技術,利潤高達整個產業鏈的30%以上,其技術壁壘也極高,在很大程度上直接影響無線充電技術的發展!
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
