FPC軟板10大優點大揭秘

文章來源：NOD作者：查看手機網址

掃一掃！

掃一掃!

人氣：14198發布日期：2017-05-02 02:36【大中小】

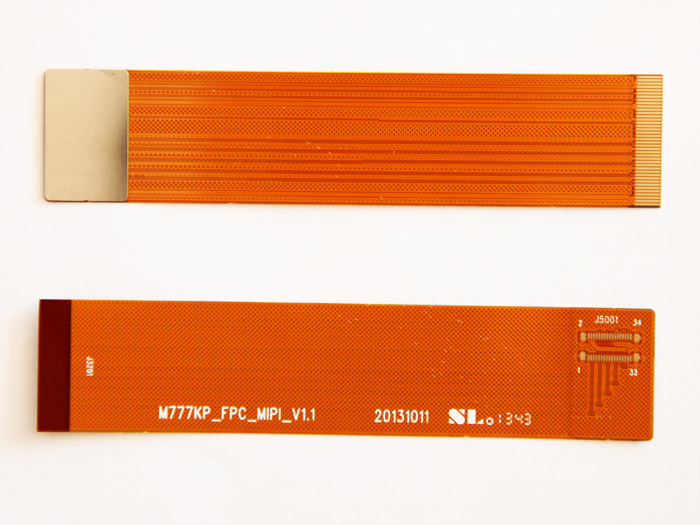

隨著FPC軟板產量比的不斷增加及剛撓性PCB的應用與推廣，現在比較常見在說PCB時加上軟性、剛性或剛撓性再說它是幾層的PCB。通常，用軟性絕緣基材制成的PCB稱為FPC軟板或撓性PCB，剛撓復合型的PCB稱剛撓性PCB。它適應了當今電子產品向高密度及高可靠性、小型化、輕量化方向發展的需要，還滿足了嚴格的經濟要求及市場與技術競爭的需要。

接下來將詳細介紹FPC軟板的10大優點：

1.可撓性

應用FPC軟板的一個顯著優點是它能更方便地在三維空間走線和裝連，也可卷曲或折疊起來使用。只要在容許的曲率半徑范圍內卷曲，可經受幾千至幾萬次使用而不至損壞。

2.減小體積

在組件裝連中，同使用導線纜比，F(xiàn)PC軟板的導體截面薄而扁平，減少了導線尺寸，并可沿著機殼成形，使設備的結構更加緊湊、合理，減小了裝連體積。與剛性PCB比，空間可節省60~90%。

3.減輕重量

在同樣體積內，F(xiàn)PC軟板與導線電纜比，在相同載流量下，其重量可減輕約70%，與剛性PCB比，重量減輕約90%。

4. 裝連的一致性

用FPC軟板裝連，消除了用導線電纜接線時的差錯。只要加工圖紙經過校對通過后，所有以后生產出來的繞性電路都是相同。裝連接線時不會發生錯接。

5.增加了可靠性

當采用FPC軟板裝連時，由于可在X、Y、Z三個平面上布線，減少了轉接互連，使整系統的可靠性增加，且對故障的檢查，提供了方便。

更多有關電子PCBA板資訊或者SMT加工和PCBA加工的資訊請關注諾的電子。

6.電氣參數設計可控性

根據使用要求，設計師在進行FPC軟板設計時，可控制電容、電感、特性阻抗、延遲和衰減等。能設計成具有傳輸線的特性。因?yàn)檫@些參數與導線寬度、厚度、間距、絕緣層厚度、介電常數、損耗角正切等有關，這在采用導線電纜時是難于辦到的。

7.末端可整體錫焊

FPC軟板象剛性PCB一樣，具有終端焊盤，可消除導線的剝頭和搪錫，從而節約了成本。終端焊盤與元、器件、插頭連接，可用浸焊或波峰焊來代替每根導線的手工錫焊。

8.材料使用可選擇

FPC軟板可根據不同的使用要求，選用不同的基底材料來制造。例如，在要求成本低的裝連應用中，可使用聚酯薄膜。在要求高的應用中，需要具有優良的性能，可使用聚酰亞薄膜。

9.低成本

用FPC軟板裝連，能使總的成本有所降低。這是因?yàn)椋?/p>

1）由于FPC軟板的導線各種參數的一致性；實行整體端接，消除了電纜導線裝連時經常發生的錯誤和返工,且FPC軟板的更換比較方便。

2）FPC軟板的應用使結構設計簡化，它可直接粘附到構件上，減少線夾和其固定件。

3）對于需要有屏蔽的導線，用FPC軟板價格較低。

10.加工的連續性

由于軟性覆箔板可連續成卷狀供應，因此可實現FPC軟板的連續生產。這也有利于降低成本。
