單面醫療fpc分類知識詳解

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6136發布日期：2016-03-18 10:04【大中小】

單面醫療fpc，只有一層導體，表面可以有覆蓋層或沒有覆蓋層。所用的絕緣基底材料，隨產品的應用的不同而不同。一般常用的絕緣材料有聚酯、聚酰亞胺、聚四氟乙烯、軟性環氧-玻璃布等。

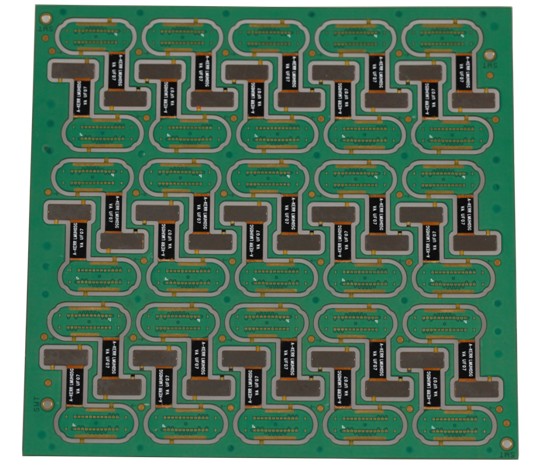

醫療fpc

單面醫療fpc詳細可分為如下四類：

1）無覆蓋層單面連接的單面fpc

這類fpc的導線圖形在絕緣基材上，導線表面無覆蓋層。像通常的單面剛性PCB一樣。這類產品是最廉價的一種，通常用在非要害且有環境保護的應用場合。其互連是用錫焊、熔焊或壓焊來實現。它常用在早期的電話機中。

2）有覆蓋層單面連接的單面fpc

這類和前類相比，只是根據客戶要求在導線表面多了一層覆蓋層。覆蓋時需把焊盤露出來，簡單的可在端部區域不覆蓋。要求精密的則可采用余隙孔形式。它是單面fpc中應用最多、最廣泛的一種，在汽車儀表、電子儀器中廣泛使用。

3）無覆蓋層雙面連接的單面fpc

這類的連接盤接口在導線的正面和背面均可連接。為了做到這一點，在焊盤處的絕緣基材上開一個通路孔，這個通路孔可在絕緣基材的所需位置上先沖制、蝕刻或其它機械方法制成。它用于兩面安裝元、器件和需要錫焊的場合，通路處焊盤區無絕緣基材，此類焊盤區通常用化學方法去除。

4）有覆蓋層雙面連接的單面fpc

這類與前類不同處是表面有一層覆蓋層。但覆蓋層有通路孔，也允許其兩面都能端接，且仍保持覆蓋層。這類fpc是由兩層絕緣材料和一層金屬導體制成。被用在需要覆蓋層與周圍裝置相互絕緣，并自身又要相互絕緣，末端又需要正、反面都連接的場合。
